Quattro呼吸运动模拟模型

Quattro呼吸运动模拟模型,Quattro胸部模型详细介绍：

Quattro呼吸运动模拟模型,Quattro胸部模型是一种可编程的3轴呼吸运动模拟模型，由运动臂和半拟人化、组织等效的胸部模型和软件组成。

QUATTRO 支持三种同步类型的运动：

用于呼吸替代运动的垂直运动

例如 Varian RPM 上的反射块

要成像/处理的模型内嵌件的水平运动

例如 简单的“”、TLD/胶片剂量测定、PET“肺”插入物等

水平插入物的扭动提供连续旋转，为模拟插入物提供不同的向外和返回路径。

Quattro呼吸运动模拟模型,Quattro胸部模型特征

– 可编程 Z 轴运动（速度 0 – 7.5cm/s，距离范围 6cm）

– 大时序误差为 1.4%，通常在预期的 0.3% 以内

– 用于固定圆柱形嵌件的夹具

– 电源供电

– USB 接口

– 开始和重置按钮

– 存储上次上传的程序

–自由软件

– 半拟人化幻影

– 用于 4DCT QC、剂量测定、PET 等的插件系列。

Quattro呼吸运动模拟模型,Quattro胸部模型用途：

– CT 和 PET 的动态图像质量评估

QUATTRO 呼吸运动体模有两个版本，具体取决于用户对测试插件的要求

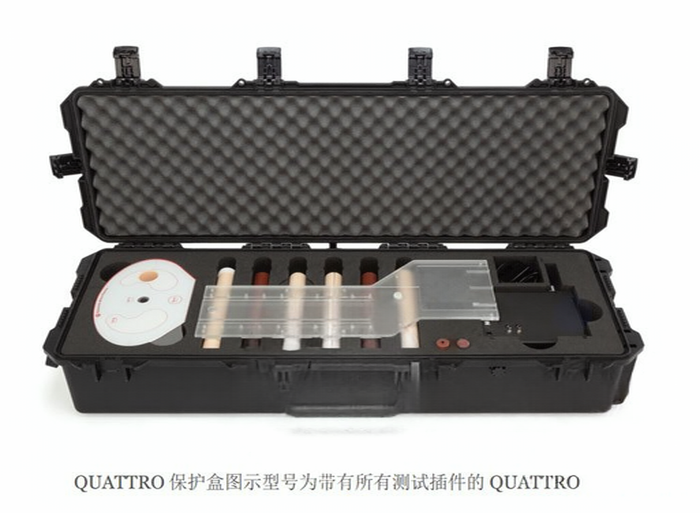

Quattro呼吸运动模拟模型,Quattro胸部模型包括以下组件：

模拟（1x 居中，1x 偏移）

胶片剂量测定

电离室剂量测定（订购时请告知我们终用户电离室的型号和尺寸）

TLD 剂量测定

可 PET 球

可以支持为Quattro呼吸运动模拟模型,Quattro胸部模型定义简单的波形

例如正弦波，峰峰值幅度为 2 厘米，每分钟呼吸 10 次，用于简单的 QA 测试

导入真实呼吸轨迹

即从运动管理系统导出

目前能够直接导入 Varian (.vxp) 和 Excel (.xls, .xlsx)

生成复杂波形

例如，标称振幅为 2 厘米、每分钟呼吸 10 次（但振幅和速率随机变化）的真实呼吸模式、

随机暂停、偏移运动等。
