QRM AX冠状动脉狭窄模型

QRM AX冠状动脉狭窄模型,AX冠状动脉模型详细介绍：



用于动态心脏模拟器的带狭窄和斑块的冠状动脉模型：AX 型

冠状动脉狭窄模型用于对带斑块和狭窄目标的造影增强（碘）冠状动脉进行 CT 测量。有不同类型的冠状动脉可供选择。它可以分别与水箱内的静态支架和胸部模型或运动模拟器一起使用。

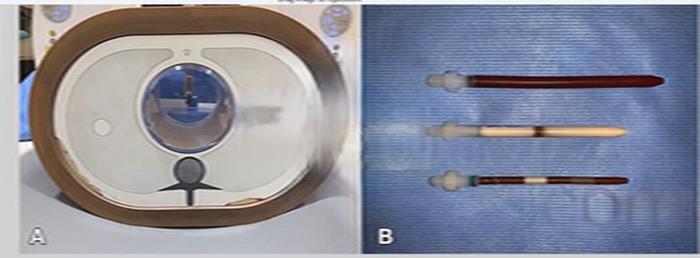

带有冠状动脉模型的静态支架（支架：QRM-60109；水箱：QRM-10113）

矢状图：碘化血液和血管壁中三种不同狭窄程度的模体的X射线图像

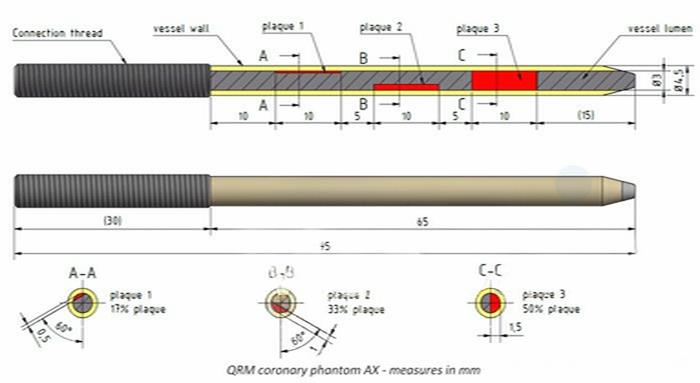

六个带有偏心斑块的冠状动脉狭窄模型（管腔缩小 17%、33% 和 50%），三个带有碘化血等效管腔（约 300 HU/ kV），另外三个带有血液等效管腔(设计示图如下)。

QRM AX冠状动脉狭窄模型,AX冠状动脉模型详细参数：

斑块序号	斑块厚度	斑块长度	管腔直径	狭窄（管腔直径减小）	狭窄（腔道面积减少）
1 (A-A)	0.5mm	10mm	3.0 mm	17 %	11 %
2 (B-B)	1mm	10mm	3.0 mm	33%	29%
3 (c-C)	1.5mm	10mm	3.0 mm	50%	50%



模体	血管腔	血管壁	斑块
1	ICRU 血液 + 碘 (300 HU)	有	CaHA
2	ICRU 血液 + 碘 (300 HU)	有	脂质（-25 HU）
3	ICRU 血液 + 碘 (300 HU)	有	纤维脂肪(100 HU)
4	ICRU 血液	有	CaHA
5	ICRU 血液	有	脂质（-25 HU）
6	ICRU 血液	有	纤维脂肪(100 HU)
