美国MEDA FVM400磁力计

美国MEDA FVM400矢量磁通门计，FVM400磁力计

美国MEDA FVM400矢量磁通门计，FVM400磁力计特点：
1 Nanotesla（0.01毫高斯）分辨率在±100,000 Nanotesla（1高斯）满量程范围内。
±0.25％的基本精度可追溯至NIST。
同时显示三个矢量组件。
运营商可选择的现场单位（nanotesla，microtesla或milligauss）。
运算符可选的矢量坐标系（矩形或坐标）。
或相对显示模式。
远程RS232操作。
每轴两个模拟输出。
三种数据存储模式：快照（7.5秒），记录（30秒）和手动。




美国MEDA FVM400矢量磁通门计，FVM400磁力计应用

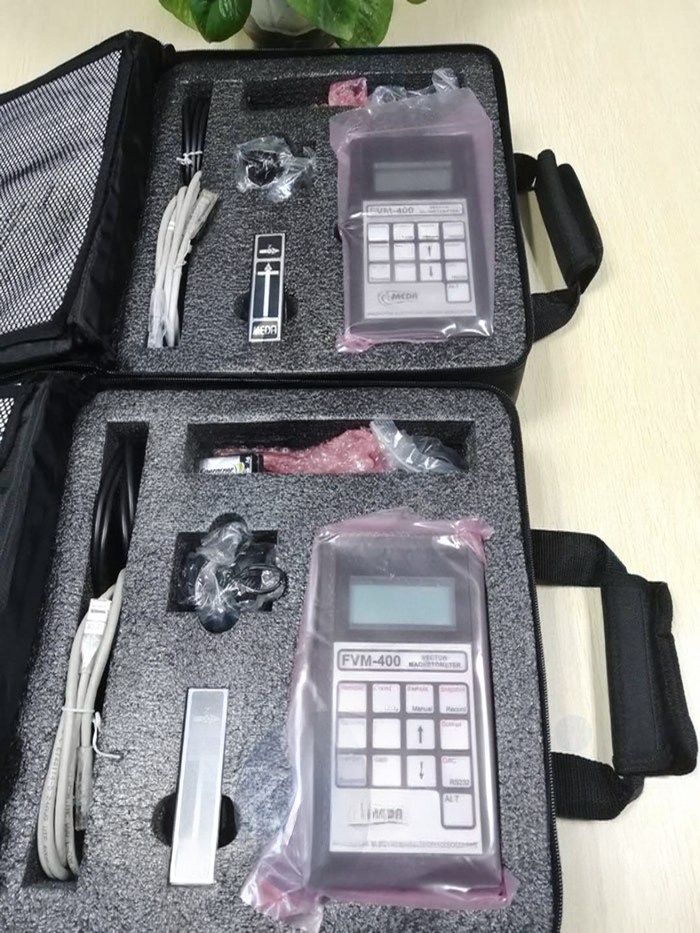

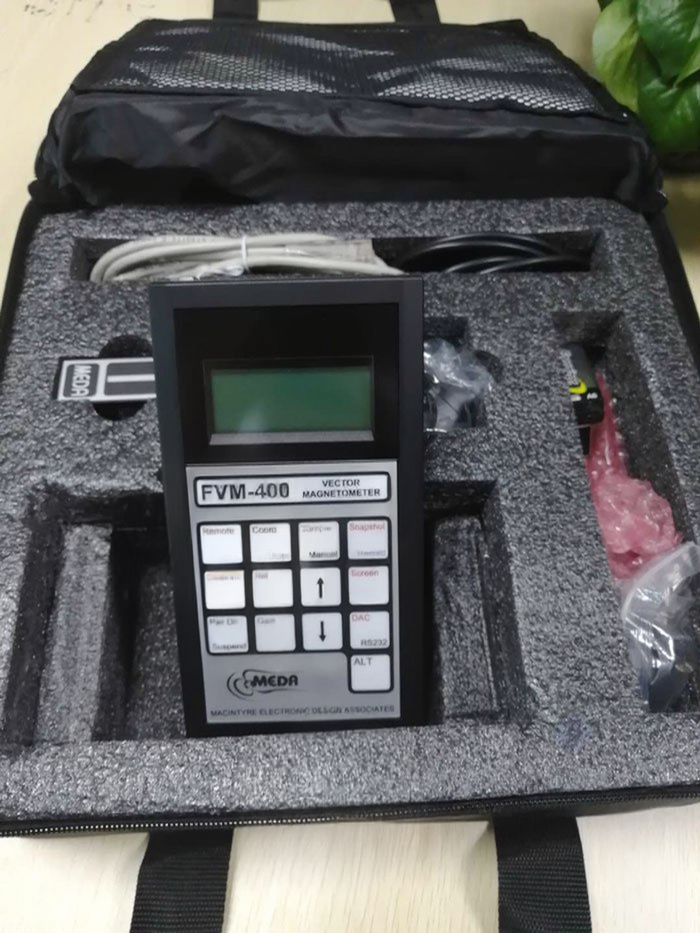

FVM400矢量磁力仪是一款四行十六字手持式三轴磁通门磁力仪。它是测量弱磁场矢量分量的精密仪器。所有三个矢量组件都同时显示。

美国MEDA FVM400矢量磁通门计，FVM400磁力计典型的应用包括

包装检查
材料筛选
屏蔽效能
字段映射（包括位置 - 见下文）
磁环境控制
磁力矩测量
磁标记测定


美国MEDA FVM400矢量磁通门计，FVM400磁力计描述
FVM400使用磁通门技术来测量磁场的三个矢量分量。磁通门传感器被封装在1英寸长，4英寸长的探头中，该探头通过模块化电话线连接到手持电子设备。传感器可以安装在离电子单元100英尺的地方。

在矩形坐标模式下，FVM400显示磁场矢量的分量。在坐标模式下，FVM400显示场矢量的大小和方向。


FM300软件包
您可以通过RS232连接将FVM400远程控制到计算机的串行端口。随FVM400提供的是FM300板©软件包。该软件包包括FM300板程序和FM300网络服务器。

使用FM300板程序，您可以

控制所有美国MEDA FVM400矢量磁通门计，FVM400磁力计功能。
下载存储在其内部缓冲区中的FVM400数据。
实时剥离FVM400数据。
将数据保存到文本文件以供日后检索或由例如Microsoft Excel等电子表格程序进一步处理。
下载用户手册以FM300板程序的完整说明。

使用FM300网络服务器即可不断将FVM400数据记录到文件中。
通过互联网向多个用户提供数据。
通过互联网控制FVM400的功能。



分   量	范   围	分 辨 率	精  确  度1
X,Y,Z	±100,000nT	1 nT	±(读数的0.25%+5nT)
R(esultant)	173,205nT	1nT	±(读数的0.25%+5nT)
D(eclination)2	±180°	0.1°	1°
I (nclination)3	±90°	0.1°	1°

1.在25±5℃检测，在调零之后。大调零磁场值是20nT。
2.在XY平面上X轴和磁场矢量之间的夹角。
3.磁场矢量和XY平面之间的夹角。

参数	直流交流输出	模拟磁力计
数量	31	32
步长	1，2，4，8，16，32，64，128	无
电压范围	±2.5V	±2.5V
比例因子	2.441×步长 mV/mG	2.441 mV/mG
度	满量程的±1%	满量程的±5%
分辨率	12bits	不适用
零磁场输出	0±5mV	0±5mV
频率响应	直流到10Hz	直流到＞100Hz
