UT1604膜式水听器

UT1604膜式水听器,英国PA UT1604膜式水听器详细介绍：

UT1604膜式水听器,英国PA UT1604膜式水听器，0.4毫米膜式水听器是Precision Acoustics Ltd制造的一系列膜水听器中的一种。它与英国PA的标准潜水式前置放大器和电源一起使用，以形成水听器系统。每当本数据表中报告性能时，它们是指包含0.4毫米共面膜水听器，前置放大器和电源的水听器系统的性能。

水听器的有源元件的尺寸影响许多特性，包括灵敏度，频率响应，方向响应，动态范围和噪声等效压力。该技据表是根据IEC 62127 –3部分[3]编写的，并提供了0.4 mm共面膜水听器系统的详细规格。
0.4毫米共面膜水听器是一种金标准测量设备，专门设计用于在1.0 MHz至40 MHz的频率范围内为广泛的应用提供广泛的频率响应，特别是诊断声。

UT1604膜式水听器,英国PA UT1604膜式水听器是金标准水听器，可为1 MHz至40 MHz范围内的测量提供出色的灵敏度，频率响应，方向响应，动态范围和噪声等效压力。 0.4mm的有效区域提供了足够的灵敏度，可以测量≈14 kPa的信号。如果需要高灵敏度的系统，则可以为UT1604提供一个可选的匹配信号放大器（MA2放大器），该信号放大器可提供x1或x5增益。

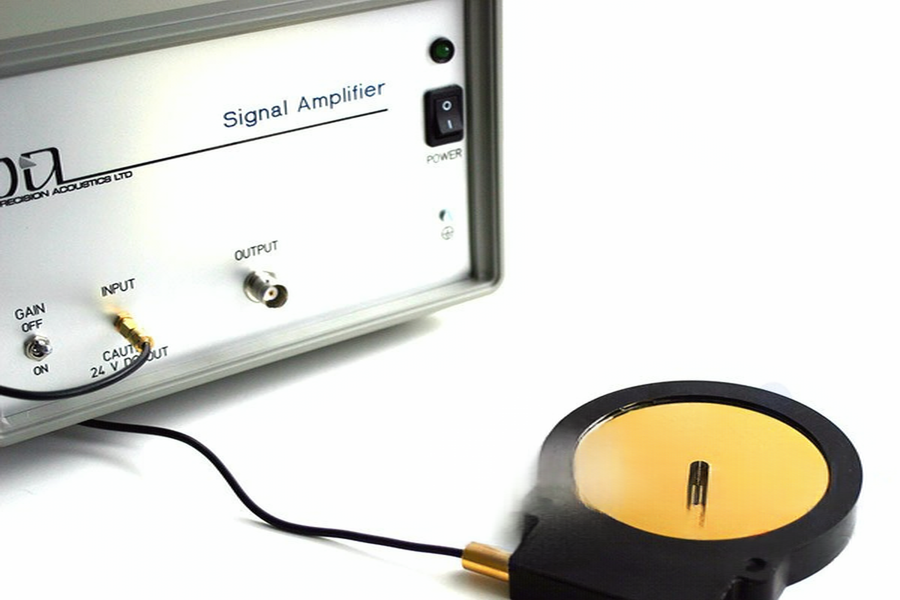

UT1604膜式水听器,英国PA UT1604膜式水听器

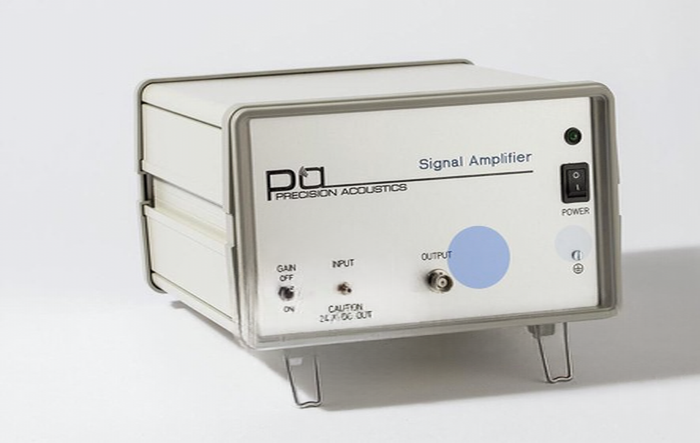

配套前置放大器

UT1604膜式水听器,英国PA UT1604膜式水听器技术参数：

输出阻抗：	50欧姆
传感器材质：	单层16微米厚的PVdF金膜
安装环尺寸：	100mm直径 10mm厚
膜直径：	80毫米
电缆：	前置放大器的末端为1.5m RG 174电缆和SMC连接器，该连接器连接至DC耦合器
有源传感器直径：	0.4毫米
典型灵敏度：	3MHz时为30-35mV / MPa
灵敏度公差：	各个膜之间的灵敏度变化约为+/- 3dB
典型频率响应：	平坦（+/- 2dB）：在1-30MHz范围内由于该水听器满足IEC标准，因此不需要"平坦放大器"

所有水听器都具有随频率变化的频率响应。这种反应的理论基础在其他地方都得到了很好的理解和描述。显示了在有和没有信号放大器的情况下，以50Ω负载时，膜水听器的典型电缆末端负载灵敏度的大小。它还显示了在1 MHz至40 MHz频率范围内的膜式水听器（不带信号放大器）的相位响应。这些图中显示的数据是由伦敦国家物理实验室（NPL）的。

前置放大器参数：

带宽：	0.1MHz至40MHz（3dB点）
大输出电平：	1.5V pk –进入50Ω负载的pk
电压增益：	统一或x 5
输入阻抗：	标称50Ω
输出阻抗：	标称50Ω
输出噪声级：	通常为200uV pk – pk（带宽200MHz）
阶段：	同相
终端：	输入– SMC插座 输出– BNC插座
电源要求：	交流100/120/220 / 240V，50-60Hz
工作温度：	0至50°C
尺寸：	250毫米x 205毫米x 115毫米
重量：	2.6公斤
